Steigleitern in ZARGES - Bauweise von Beckmann-Steigtechnik

Notleitern, Wartungsleitern, Maschinenaufstiege

Steigleitern aus verzinktem Stahl

Notleitern * Wartungsleitern * Maschinenaufstiege

Steigleitern in ZARGES - Bauweise von Beckmann-Steigtechnik

Notleitern, Wartungsleitern, Maschinenaufstiege

Steigleitern können als Notleitern oder Wartungsleitern, sowie als Aufstieg zu Maschinen verwendt werden. Für diese Verwendungsmöglichkeiten von Steigleitern sind die neuesten, gültigen Normen und Vorschriften zu beachten. Unsere nachfolgend aufgeführten einzügigen und zweizügigen Steigleitern geben einen Überblick, jedoch benötigen wir für ein Angebot den genauen Einsatzzweck der Steigleiter mit entsprechenden Maßangaben. Wir liefern lediglich die Steigleiter inklusive der entsprechenden Wandhalter. Bauaufsichtlich zugelassenes Befestigungsmaterial zur Befestigung der Steigleiter am Objekt gehört nicht zum Lieferumfang, da dieses durch einen Fachbetrieb für Befestigungsmaterial bestimmt werden muss. Bitte wenden Sie sich an ein Ing.-Büro für Tragwerksplanung.

Notleitern und Steigleitern bieten wir entsprechend der DIN 18799-1 , DIN 14094-1 oder DIN EN ISO 14122-4 an, je nach Einsatzzweck.

Alle Fotos / Abbildungen sind beispielhaft, mit freundlicher Genehmigung des Herstellers (ZARGES). Alle Angaben (Maße, Preise etc.) ohne Gewähr. Irrtümer und Fehler vorbehalten. Die nachfolgenden Beispiele / Angaben  erheben keinen Anspruch auf Vollständigkeit und verstehen sich ohne Gewähr.

Unsere Angebote richten sich ausdrücklich nur an gewerbetreibende Firmen mit gültiger Umsatzsteuer-Ident.-Nr. in Deutschland.

 Sie erhalten a.A. ein individuelles Angebot entsprechend dem geplanten Einsatzzweck der Steigleiter, da für den jeweiligen Einsatzzweck bestimmte Normen einzuhalten sind. Bitte teilen Sie uns daher den geplanten Einsatzzweck mit z.B. Wartungsleiter, Notleiter oder Maschinenaufstieg.



 Steigleiter einzügigSteigleiter zweizügig

Steigleitern (hier Wartungsleiter) aus verzinktem Stahl * Hersteller: ZARGES

  • Verzinkter Stahl

  • Leiterbreite: 520 mm

  • Holmabmessung: 60 x 25 mm

  • Loch- Sprossen 30 x 30 mm

  • Zur bauseitigen Montage gemäß den gültigen Normen und Vorschriften.

  • Bitte beachten Sie die Montage- und Verwendungsanleitung, welche allen Lieferungen beiliegt.

Nachfolgend beispielhaft, Steigleitern an Gebäuden:

Abbildung links: Einzügige Steigleiter max. 9,99 m Steighöhe, gemäß DIN 18799-1

Abbildung rechts: Mehrzügige Steigleiter ab 10,00 m Steighöhe, gemäß DIN 18799-1

Wir bieten Ihnen die Steigleiter normgerecht an. Bitte teilen Sie uns den geplanten Einsatzzweck mit.

Normen und Vorschriften können sich jederzeit ändern. Alle Angaben ohne Gewähr.



Alle Informationen auf diesen Seiten erheben keinen Anspruch auf Vollständigkeit. Sie erhalten a.A. ein individuelles Angebot entsprechend dem geplanten Einsatzzweck der Steigleiter, da für den jeweiligen Einsatzzweck unterschiedliche Normen einzuhalten sind. Unsere Informationen und Angebote richten sich an Gewerbetreibende / Firmen, daher verstehen sich alle angegebene Preise zuzüglich der gesetzlichen Mehrwertsteuer.

Einzügige Stahl- Steigleitern nach DIN 18799-1 (Angebote freibleibend, entsprechende Normen sind zu beachten)

 Wandhalter, Ausstiegsholme und Rückenschutz (hier erst ab 5m Steighöhe) sind bereits im Preis enthalten.

Steighöhe bis Leiterlänge inkl. Ausstiegsholm Bestell-Nummer Preis ohne MwSt
4,80 m (ohne Rückenschutz) 5,90 m 58 348 € 612,00
5,60 m 6,70 m 58 357 € 1.119,00
6,50 m 7,60 m 58 365 € 1.316,00
7,40 m 8,50 m 58 374 € 1.381,00
8,50 m 9,60 m 58 385 € 1.676,00
9,60 m 10,70 m 58 396 € 1.973,00



Zweizügige Stahl- Steigleitern, versetzte Ausführung, nach DIN 18799-1 (Angebote freibleibend, entsprechende Normen sind zu beachten)

 Wandhalter, Ausstiegsholme und Rückenschutz (ab 5m Steighöhe) sind bereits im Preis enthalten.

Steighöhe bis Leiterlänge inkl. Ausstiegsholm Bestell-Nummer Preis ohne MwSt
10,70 m 11,80 m 58 707 € 2.763,00
11,80 m 12,90 m 58 718 € 3.025,00
12,60 m 13,70 m 58 726 € 3.123,00
13,80 m 14,90 m 58 738 € 3.422,00
14,90 m 16,00 m 58 749 € 3.583,00
15,70 m 16,80 m 58 757 € 3.779,00
16,80 m 17,90 m 58 768 € 3.844,00
18,00 m 19,10 m 58 780 € 4.139,00
19,10 m 20,20 m 58 791 € 4.437,00



Übersicht der Einzelteile

Artikel

Material

Bestell-Nummer

Preis ohne MwSt

Leiterteil 1,96 m

Stahl verzinkt

43 240

€ 149,00

Leiterteil 2,80 m

Stahl verzinkt

43 241

€ 213,00

Leiterteil 3,64 m

Stahl verzinkt

43 242

€ 278,00

Ausstiegsholm,einseitig,gerade

Stahl verzinkt

43 243

€ 45,00

Rückenschutzbügel 700 mm

Stahl verzinkt

43 244

€ 47,00

Rückenschutzstrebe 1400 mm

Stahl verzinkt

43 245

€ 17,00

Wandhalter,starr,200 mm,U-Bügel

Stahl verzinkt

43 257

€ 40,00



Zubehör für Steigleitern

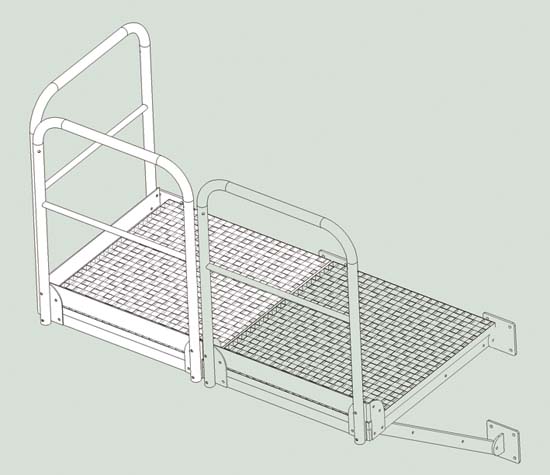

Grundpodeste

Als seitliche Ein- bzw. Ausstiege aus der Leiter. Links sowie rechts von der Steigleiter einsetzbar.

Die Abbildung zeigt Erweiterungs- und Grundpodest. Das Grundpodest ist hell hervorgehoben. Material: Stahl verzinkt

Gitterrostbelag und 2 Anbaukonsolen.Geländer an einer Längs- und Stirnseite.Flächenlast 3,5 kN/m².Einzellast 1,5 kN.

Bitte klicken Sie auf die Miniaturabbildung für eine Grossansicht.

Grundpodest

800 x 860mm (Breite x Tiefe)

940 x 1000mm (Breite x Tiefe)

Gewicht ca.

75 kg

86 kg

Bestell-Nr.:

43 270

43 275

Preis ohne MwSt

€ 674,00

€ 838,00

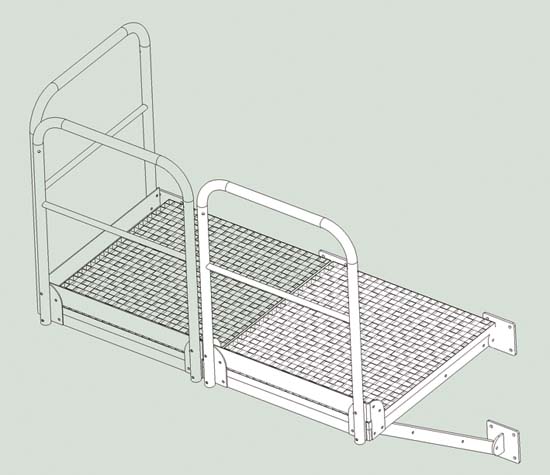

Erweiterungspodeste

Die Abbildung zeigt Erweiterungs- und Grundpodest. Das Erweiterungspodest ist hell hervorgehoben. Material: Stahl verzinkt

1 Gitterrostbelag und 1 Anbaukonsole.Geländer an einer Längsseite mit Geländerverbinder. Erweiterungspodeste beliebig aneinander schraubbar.

Flächenlast 3,5 kN/m². Einzellast 1,5 kN.

Bitte klicken Sie auf die Miniaturabbildung für eine Grossansicht.

Erweiterungspodest

500 x 860mm (BxT)

800 x 860mm (BxT)

500 x 1000mm (BxT)

940x1000 mm (BxT)

Gewicht ca.

50 kg

58 kg

52 kg

74 kg

Bestell-Nr.:

43 272

43 271

43 277

43 276

Preis ohne MwSt

€ 431,00

€ 550,00

€ 501,00

€ 691,00

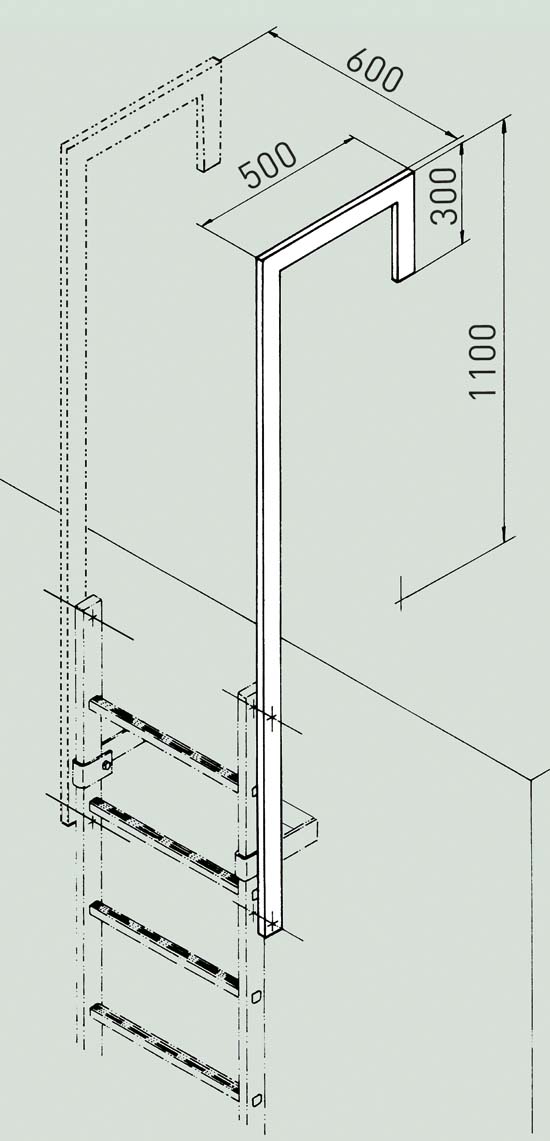

Ausstiegsholm, abgewinkelt

Ausstiegsholme Zarges

Ausführung

Bestell-Nr.:

Preis ohne MwSt pro Stück

Stahl verzinkt

43 049

€  79,00

Edelstahl V4A (1.4571)

44 049

€ 209,00



Ausstieg mit Übergang, Attika- Überstieg

800 mm tief

Belag aus verzinktem Gitterrost, 800 mm tief. Beidseitiges Geländer. Abstiegsleiter 0,98 m lang, genaue Ablängung bauseits. Für den Abschluß am Abstieg empfehlen wir Fußplatten oder verstellbare Wandhalter.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium natur

42 181

€ 1.146,00

Aluminium eloxiert

41 181

€ 1.387,00

Stahl verzinkt

43 181

€ 943,00

Edelstahl V4A

44 181

€ 2.998,00

Ausstieg mit Übergang, Attika- Überstieg

1000 mm tief

Belag aus verzinktem Gitterrost, 1000 mm tief. Beidseitiges Geländer. Abstiegsleiter 0,98 m lang, genaue Ablängung bauseits. Für den Abschluß am Abstieg empfehlen wir Fußplatten oder verstellbare Wandhalter.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium natur

---

nicht lieferbar

Aluminium eloxiert

---

nicht lieferbar

Stahl verzinkt

43 180

€ 1.035,00

Edelstahl V4A

In Sonderkonstruktion

auf Anfrage



Ausstieg mit Übergang, Attika- Überstieg

1200 mm tief

Belag aus verzinktem Gitterrost, 1200 mm tief. Beidseitiges Geländer. Abstiegsleiter 0,98 m lang, genaue Ablängung bauseits. Für den Abschluß am Abstieg empfehlen wir Fußplatten oder verstellbare Wandhalter.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium natur

---

nicht lieferbar

Aluminium eloxiert

---

nicht lieferbar

Stahl verzinkt

43 179

€ 1.130,00

Edelstahl V4A

In Sonderkonstruktion

auf Anfrage





Sicherungstür für Wartungsleitern

Sicherungstür Zarges

Sicherungstür für Wartungsleitern, Material: Stahl verzinkt.

Durch bauseitiges Schloß abschließbar. Verdeckte Scharniereanbringung und Blechbeplankung. Sicherungsdorne oben.

Bestell-Nr.: 43 498 * Preis ohne MwSt: € 655,00

Auch erhältlich für Fluchtleitern, mit Notauslösung gemäß DIN 14094-1 , Bestell-Nr. 43499 * Preis ohne MwSt: € 1.058,00



Einstiegsleiter

Einstiegsleiter Zarges

Einstiegsleiter aus Leichtmetall (blank)

Hochhängbar, Länge 3,18 m, Nutzlänge ca. 2,44 m, Inkl. Kabelschloß.

Bestell-Nr.: 41 445

Preis ohne MwSt: € 256,00



Notabstiegsleiter mit automatischer Notauslösung von oben

Notabstiegsleiter Zarges

Notabstiegsleiter mit automatischer Notauslösung von oben. Zustieg nur von oben möglich.

Einsetzbar ab Steighöhe 5,60 m. Fallhöhe ca.2,50 m, Nutzlänge ca.2,50 m, Leiterlänge 3,20 m.

Mit automatischer Notauslösung, Abstieg von oben. Die Bestandteile der Notauslösung liegen der Lieferung lose zur Selbstmontage bei.

Im Bereich der herabkommenden Leiter sind geeignete Schutzvorkehrungen zu treffen.

Bitte beachten Sie die Montageanleitung.

Bestell-Nr.: 42 446

Preis ohne MwSt: € 675,00

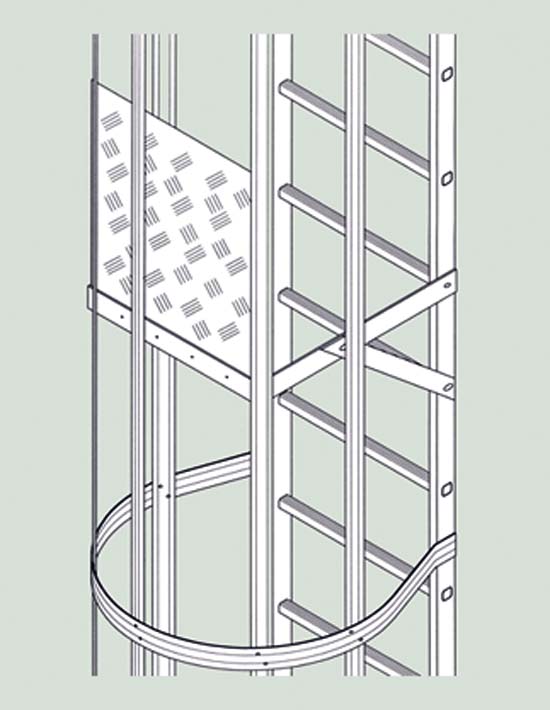

Zwischenplattform

Klappbar, beliebig nachträglich einzubauen. Plattformgröße ca. 520 x 550 mm.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 255

€ 370,00

Edelstahl V4A (1.4571)

44 255

€ 1.356,00



Wandhalter als U-Bügel, starr

Für Wandabstände von 200 mm (gemessen Mitte Holm bis Wand). Für die Anzahl, sowie die Abstände der Wandhalter untereinander beachten Sie bitte die Montage- und Verwendungsanleitung.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 257

€ 40,00

Edelstahl V4A (1.4571)

44 257

€ 137,00

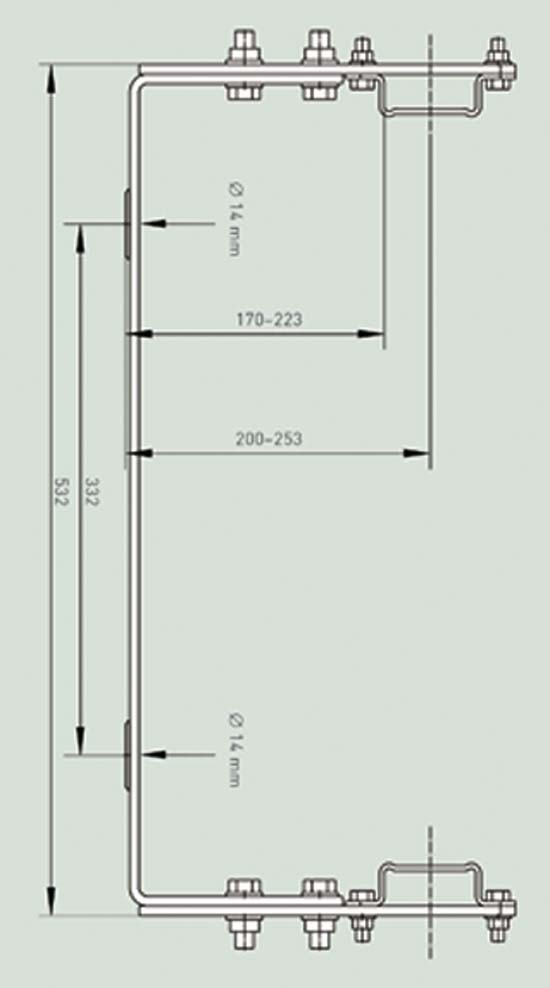

Wandhalter als U-Bügel, verstellbar, 200-250 mm

Für Wandabstände von 200-250 mm (Mitte Sprosse bis Wand). Für die Anzahl, sowie die Abstände der Wandhalter untereinander beachten Sie bitte die Montage- und Verwendungsanleitung.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 258

€ 92,00

Edelstahl V4A (1.4571)

44 258

€ 273,00

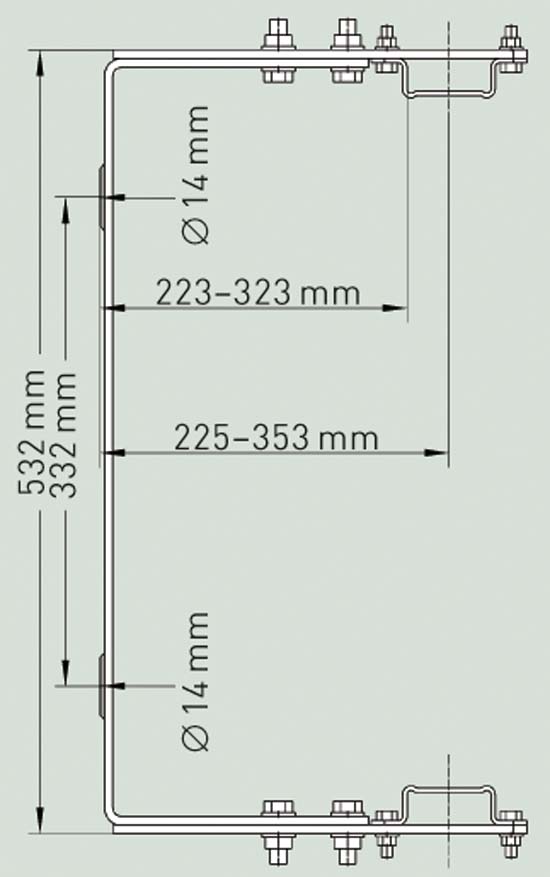

Wandhalter als U-Bügel, verstellbar, 250-350 mm

Für Wandabstände von 250-350 mm (Mitte Sprosse bis Wand). Für die Anzahl, sowie die Abstände der Wandhalter untereinander beachten Sie bitte die Montage- und Verwendungsanleitung.

Wandhalter 43259

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 259

€ 110,00

Edelstahl V4A (1.4571)

44 259

€ 327,00



Sicherungsschranke

Werkstoff: Stahl verzinkt, rot ummantelt, Einarmausführung.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Schwerkraftverschluss

43 500

€ 109,00

Verdeckte Federmechanik

43 501

€ 208,00

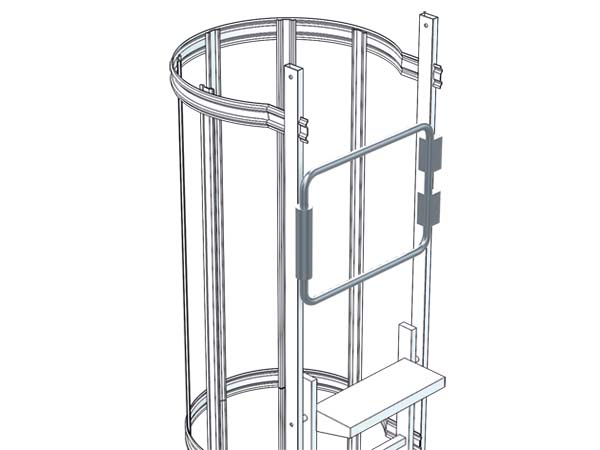

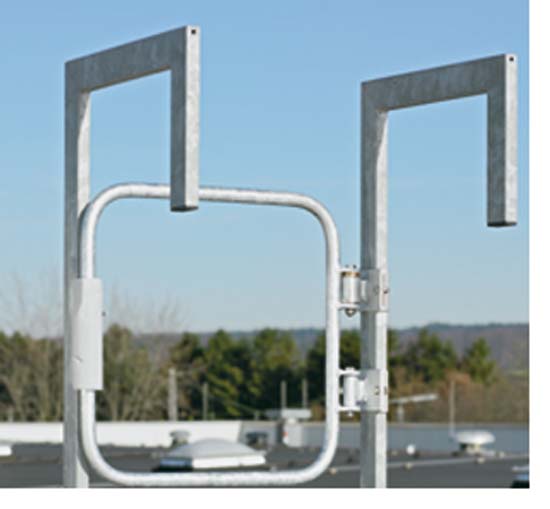

Doppel- Sicherheitsschranke in Bügelform (Abbildung abweichend, da ab sofort neue Ausführung)

Selbstschließend durch verdeckt liegende Federmechanik. Gemäß DIN EN ISO 14 122-4.

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 502

€ 297,00

Edelstahl V4A (1.4571)

44 522

€ 745,00



Fußplatte

Zur Befestigung der Steigleiter am Boden.

Fußplatte Zarges

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Stahl verzinkt

43 253

€ 33,00

Edelstahl V4A (1.4571)

44 253

€ 66,00



Ausstiegstritt

Zur Verbreiterung der obersten Sprosse.

Ausstiegstritt Zarges

Ausführung

Bestell-Nr.:

Preis ohne MwSt

Aluminium blank

40 945

€ 106,00

Stahl verzinkt

43 285

€ 86,00

Lieferkosten:

Wir berechnen pro Anlieferung innerhalb der Bundesrepublik Deutschland eine Pauschale in Höhe von z.Zt. EURO 60,00

Alle Preise verstehen sich freibleibend, in EURO und zuzüglich 19% MwSt.

Alle unsere Angebote verstehen sich freibleibend und ohne Montage !

Unsere Angebote richten sich ausdrücklich nur an gewerbetreibende Firmen mit gültiger Umsatzsteuer-Ident.-Nr. in Deutschland.

Alle Angaben ohne Gewähr und ohne Anspruch auf Vollständigkeit. Irrtümer bzw. Fehler vorbehalten. Montage bauseits.

Alle Artikel sind aus dem Hause ZARGES und werden in ZARGES- Bauweise gefertigt. Technische Änderungen vorbehalten. Alle Maße und Gewischtsangaben sind ca.-Werte.

Gerne unterbreiten wir Ihnen ein individuelles Angebot. Wir freuen uns auf Ihre Anfrage.
